SS7 Simulator(T1) 【WB-4006】
SS#7伝送をエミュレート共通線信号（SS#7）関連
SS7 Simulator(T1)はT1回線 １回線を収容し、任意のタイムスロット上で共通線信号方式（SS7)のレベル１からレベル３までと、ユーザーパート部におけるISUPをエミュレートします。
また、SS7のリンクはA面、B面の２リンクをサポートしてるほか、T1のフレーミングはESFとSF(D4フレーミング）の双方に対応しております。
さらにクロックマスターにもスレーブにも設定できますので、交換機や伝送装置だけでなくSTPやSEPとも対向して試験を行うことが可能です。
本装置専用のソフトウェア「MLMON」がインストールされたWindowsパソコンとRS-232Cで接続し各種設定およびモニタを行います。
また、本製品はヘッドセットを用いて任意のタイムスロット上で対向機器と通話が行えるほか、 DT,RBT,BT,SDT,1KHz Toneなどのテストトーンを送出することも可能です。

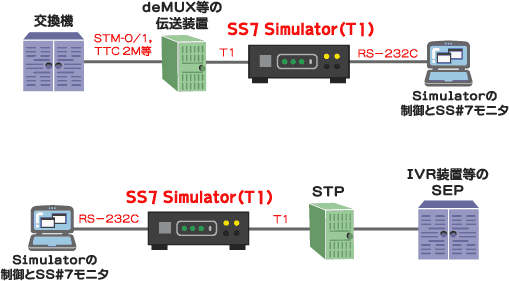

接続例
添付ソフトのご案内
『mlmon』の画面
画像をクリックしていただくと、拡大図がご覧いただけます。
Specifications
| 回線インタフェース | T1 1回線 (コネクタRJ-48） フレーム構成：ESFまたはSF(D4)に対応 |
|---|---|
| クロック | マスター／スレーブ 切替可 |
| 制御ポート | RS-232C(D-sub 9pinオス) |
| オーディオポート | MIC 1ポート、EAR 1ポート |
| 対応ソフトウェア | MLMON |
| 使用電源 | AC100V(50/60Hz) |
| 消費電力 | 最大5W |
| 外形寸法 | 幅110mm × 奥行170mm × 高さ35mm （突起物含まず） |
| 重量 | 約600g |
| 製品構成 | 本体、電源ケーブル、インターリンクケーブル、モジュラーケーブル、 RJ45中継アダプタ、ヘッドセット、取扱説明書、 「MLMON」セットアップCD、「MLMON」取扱説明書 |
