SS7 Monitor(T1) 【WB-4008】
T1インターフェース上の
SS#7プロトコルをモニタ共通線信号(SS#7)関連◆モニタ

SS7 Monitor(T1)は、 添付ソフトの「CSアナライザ」がインストールされているパソコンと合わせて使用することで、T1インターフェース上に流れるSS#7プロトコルをモニタすることができます。
T1インターフェースとはハイインピーダンスで接続されますので、本来の通信に影響はありません。
TX、RXを2リンク同時にモニタすることが可能です。
モニタするT1上のタイムスロットは、「CSアナライザ」にて選択します。

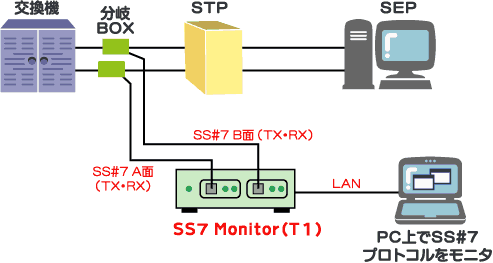

接続例

添付ソフトのご案内
Specifications
インタフェース | T1インターフェース IN × 2(A面[TX・RX]、B面[TX・RX])(RJ-45) LANポート×1(PCでのモニタ用) |
---|---|
T1(受信) | ポート数:2リンク
リンク速度:48kbps 又は 64kbps 入力インピーダンス:HIGH-Z |
電源 | AC100V(50/60Hz) ACアダプタ |
動作環境 | 温度:0~40℃、湿度:70%以下(無結露) |
外形寸法 | 幅110mm × 奥行170mm × 高さ35mm (突起物含まず) |
