SS7 Simulator(CII) 【WB-4004】
SS#7信号をCIIでエミュレート共通線信号（SS#7）関連
SS7 Simulator(CII)は添付ソフトの「mlmon」がインストールされているパソコンと合わせて使用することで、共通線信号方式のSS#7（Signaling System Number 7）におけるレベル3までの信号とISUP信号をCIIインターフェースでエミュレートし、それらの信号をモニタすることができます。
SS7 Simulator(CII)はマスター/スレーブ切替機能を搭載しており、スレーブモードでは交換機などと対向させてSEP(Signal End Point)として使用したり、マスターモードでは逆にSTP(Signal Transfer Point)や他のSEPと対向させることができます。

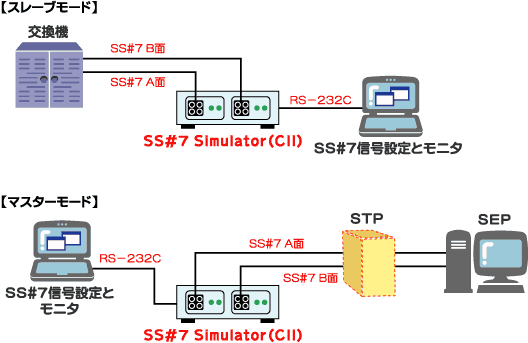

接続例
添付ソフトのご案内
『mlmon』の画面
画像をクリックしていただくと、拡大図がご覧いただけます。
Specifications
| 回線インタフェース | SS#7 CIIインターフェース IN/OUT X 2（A面、B面)(I-207BPプラグ） RS-232C 1ポート(D-sub 9ピン)（PCでの制御用） |
|
|---|---|---|
| CIIデータ（受信） | 周波数 | 64KHz |
| 伝送符号 | AMI | |
| デューティーサイクル | 100% | |
| 受信レベル | 0.8～1.2V 0-P | |
| 入力インピーダンス | 100Ω | |
| CIIデータ（送信） | 周波数 | 64KHz |
| 伝送符号 | AMI | |
| デューティーサイクル | 100% | |
| 使用電源 | AC100V(50/60Hz) | |
| 外形寸法 | 幅110mm × 奥行170mm × 高さ35mm（突起物含まず） | |
| 製品構成 | 本体、電源ケーブル、インターリンクケーブル、取扱説明書、 「MLMON」セットアップCD、「MLMON」取扱説明書 |
|
◆ 本装置は現在のところ48KHzの共通線信号にのみ対応
