PRI Protocol Monitor plus 【WB-2004】
Dchプロトコル解析とBch(音声・X.25)モニタモニタ◆通話録音システム
PRI Protocol Monitor plusはISDN1500回線のT点に接続し、最大2チャンネルのプロトコル解析と1チャンネルの音声をモニタすることが可能です。
パソコンとPRI Protocol Monitor plusをLANケーブルで接続し、操作はすべてパソコンで行います。
Bチャンネルの音声は本体に内蔵されたスピーカーでモニタすることができ、Dチャンネルの情報やBチャンネルのX.25プロトコルはパソコンのターミナルソフトでモニタすることができます。
添付のターミナルソフト「ispm2」を使用すると、レイヤー3までの情報を日本語に翻訳して表示します。
- ISDN回線の新設や端末設定時に上り、下りのDチャンネル、Bチャンネルデータや音声をモニタし、回線や端末設置の正常性がチェックできます。
- ISDN回線、関連端末のトラブル発生時の解析に。トラブルの原因が切り分けられますので、メーカーや通信事業社等へ的確な情報が伝わり、迅速な対応が期待できます。
- 出張先での調査のお供に。ISDN Protocol Monitorシリーズはコンパクト設計ですから持ち運びに便利です。ターミナルソフトがインストールされているノートパソコンと電源があれば、容易にモニタを開始することができます。

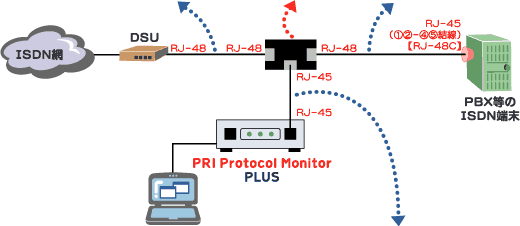

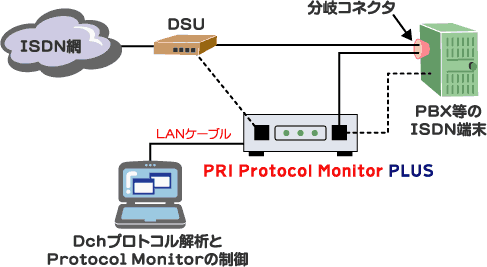

接続例
PRI Protocol Monitor plusはハイインピーダンス接続でモニタを行いますので、本来の通信に影響がありません。

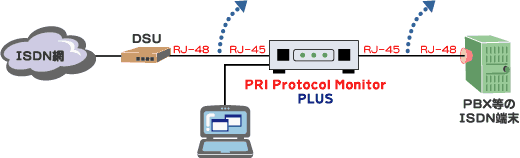

また、中継して接続した場合、PRI Protocol Monitor plusの電源が切れてもスルーとなり通信は確保されます。
添付ソフトのご案内
PRI Protocol Monitor plusにはプロトコルを解析するためのソフトウェア「ispm2」が添付されています。
このソフトでは、Protocol MonitorをGUI感覚で制御できるとともに、メイン画面では選択された任意の2chのプロトコルをリアルタイムで表示します。また、詳細表示画面ではレイヤー3までの情報を日本語に翻訳し表示します。

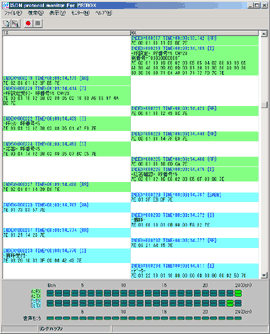

『ispm2』のメイン画面
画像をクリックしていただくと、拡大図がご覧いただけます。
詳細画面
メイン画面の中から詳細（翻訳された）情報を見たい場合、
そのメッセージをダブルクリックするとレイヤー3までが日本語に翻訳された画面が開きます。
画像をクリックしていただくと、拡大図がご覧いただけます。
Specifications
| インタフェース | 一次群速度インターフェース《PRI》1回線(T点) | |
|---|---|---|
| Bチャンネル 音声モニタ |
チャンネル数 | 指定の2ch |
| チャンネル指定 | 手動 | |
| 出力 | 内蔵スピーカーへ音声を出力 | |
| チャンネルモニタ | 装置背面にあるLANポートより指定チャンネルメッセージを送出し、パソコンのターミナルソフトで表示 | |
| 制御 | 接続したパソコンのターミナルソフトからコマンドを送出することで本装置を制御 | |
| 外形寸法 | 幅110mm × 奥行170mm × 高さ35mm （突起物含まず） | |
| 電源 | AC100V(50/60Hz) | |
| 製品構成 | 本体、電源アダプタ、8芯モジュラストレートケーブル、 8芯モジュラ分岐アダプタ、取扱説明書、ターミナルソフト「ispm2」CD、「ispm2」取扱説明書 |
|
当製品は評価用サンプルの貸し出しも行っております。
ご希望の方はこちらからお問い合わせください。
