Dial Adaptor 64W 【WB-1006】

BRI回線用ダイヤラーダイヤラー

Dial Adaptor 64WはBRI(ISDN64)回線のS/T点(最大2回線)に設置し、固定電話から携帯電話への発信に対して自動的に”00XY”を付加します。また、装置前面のランプにより回線の状態(使用中、空き、リンク断)を確認することが出来ます。

PDFカタログ

取扱説明書

接続例

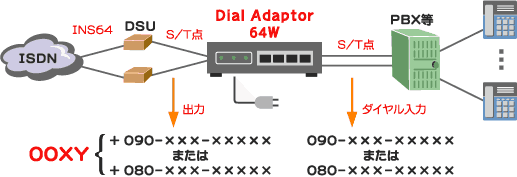

Dial Adaptor 64W接続例
  • フリーダイヤル、船舶電話、留守番電話制御等へのダイヤルの場合は、そのまま通過させます。
  • 「184」「186」発信にも対応しております。
  • ダイヤル入力に00XYが付加されている場合は、そのまま通過させます。
    他の中継会社の網を指定する番号00ABが付加されている場合は、その番号を00XYに置き換えて出力することも可能です。
  • 00XYを付加したくない場合は、先頭に0000を付けてダイヤルして下さい。
  • ナンバ-・ディスプレイサ-ビスに影響を与えません。
  • 停電時には、DSU端子と端末端子が直結されます。
  • INSネット64回線の機能を制限することの無いように、動作時も停電時も局交換機から端末への通話電流の供給を実現しています。

Specifications

回線インタフェース TTC標準 JT-I430 (RJ-45) (DSU側 2 , 端末側 2)
使用電源 AC100V(50/60Hz)
消費電力 5W
外形寸法 幅110mm × 奥行170mm × 高さ35mm (突起物含まず)
重量 600g
技術基準適合認定 認証番号:C06-0061001
電波障害規格 VCCI Class A
製品構成 本体、電源ケーブル、RJ-45ケーブル×2、取扱説明書
