BRI Network Simulator
ISDN擬似交換機擬似網・擬似端末
ISDN擬似交換機「BRI Network Simulator」はNTTがサービスするINSネット64・Iインターフェース専用線(BRI)に対応したハンディタイプの交換シミュレータです。
ユーザーインターフェースは、TTC標準参照点のS/T点およびU点に対応しています。インターフェースの種類や回線数の違いにより、5種類のモデルの中からご要望にあった最適な機種を選択できます。コンパクトボディなのでどこへでも持ち運びでき便利です。
4回線以上の回線数が必要な場合は、こちらをご覧下さい。
写真はBNS-40P
主な特徴
- 小型・軽量化を実現。持ち運び可能なハンディタイプ
- TTC参照点のU点、S/T点の両点対応、しかも混在可能です
- 充実のラインナップ!! 5種類のモデルを用意

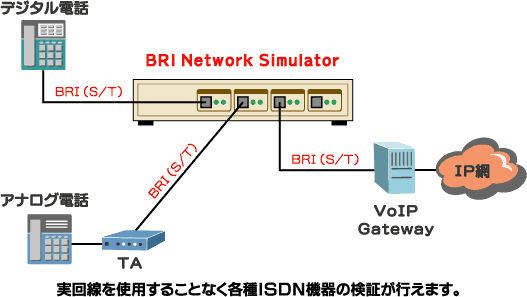

接続例
ラインナップ
| 製品名(略) 型番 |
INS64 S/T点 回線数 |
INS64 U点 回線数 |
Bch 回線交換 |
専用線 |
|---|---|---|---|---|
| BNS-02P ＜KG-3006＞ |
0 | 2 | ● | ● |
| BNS-04P ＜KG-3007＞ |
0 | 4 | ● | ● |
| BNS-22P ＜KG-3008＞ |
2 | 2 | ● | ● |
| BNSⅡ-20P ＜KG-3021＞ |
2 | 0 | ● | ● |
| BNSⅡ-40P ＜KG-3022＞ |
4 | 0 | ● | ● |
※順次「BNS」から「BNSⅡ」に移行予定
サポートするサービス
- 基本サービス
- 発信者番号通知サービス
- 発信者の番号を着信者に知らせます。
- 発信者から送出された情報を通知します。
- サブアドレス通知
- 着信時に発信者から送出された発および着サブアドレスを通知します。
- 料金情報通知
- 通信終了時に通信料を発信者に通知します。
- 通信中機器移動
- 通信を一時中断し、バス上の他のコネクタに端末を移動して、通信を再開することができます。（マルチポイント接続時のみ有効）
- ユーザー間情報通知
- 呼の設定、解放時に最大128文字までの情報を送ることができます。
- 発信者番号通知サービス
- 付加サービス
- i・ナンバー
- ダイヤルイン
- 専用線サービス
インタフェース仕様
ユーザーインターフェース接続条件は、OSI階層モデルに対応しています。
| 階層 | レイヤ3ネットワーク | JT-Q931 | － | － |
|---|---|---|---|---|
| レイヤ2データリンク | JT-Q921 | － | － | |
| レイヤ1物理(S/T点) | JT-I430 | JT-I430-a | ||
| レイヤ1物理(U点) | JT-G961 | |||
| 適用種別 | 呼制御 | 回線交換 | Bチャネル | |
| Dチャネル | Bチャネル | |||
| 動作モード | 回線交換モード | 専用線モード | ||
Specifications
| 外形寸法 | 幅257mm × 奥行182mm × 高さ35mm （突起物含まず） | |
|---|---|---|
| 重量 | 1.5kg以下 | |
| 使用電源 | AC100V(50/60Hz) | |
| 使用環境 | 摂氏5度～摂氏35度 湿度80%以下 | |
| 製品構成 | 02P | 本体、ACケーブル、取扱説明書、6ピンモジュラケーブル×2 |
| 04P | 本体、ACケーブル、取扱説明書、6ピンモジュラケーブル×4 | |
| 22P | 本体、ACケーブル、取扱説明書、6ピンモジュラケーブル×2、 8ピンモジュラケーブル×2 |
|
| 20P | 本体、ACケーブル、取扱説明書、8ピンモジュラケーブル×2 | |
| 40P | 本体、ACケーブル、取扱説明書、8ピンモジュラケーブル×4 | |
当製品は評価用サンプルの貸し出しも行っております。
（BNS-22P・BNS-40P）
ご希望の方はこちらからお問い合わせください。
