VIPエンコーダ／VIPデコーダ
アナログ信号をデジタル伝送FA関連
- アナログ信号を正確に伝送します。
(最大応答速度 10秒の時)
精度＜0.1％ 連続性維持 遅延時間＜10mS
(最大応答速度 1秒の時)
精度＜0.1％ 連続性維持 遅延時間＜1mS - 外乱の影響を抑制します。
伝送欠損による誤差＝0～0.1％ 自動回復 - 長距離の伝送を可能とします。
2芯シールドケーブルで、伝送距離～4km
監視と制御に、信号分岐が可能です。

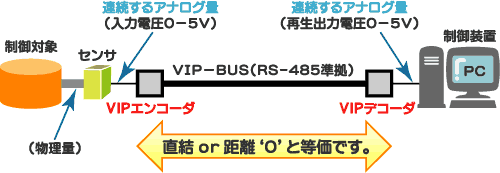

接続例
Specifications
| 品名 | VIPエンコーダ | VIPデコーダ |
|---|---|---|
| 機能 | 0-5V入力、デジタル送信 | デジタル受信、0-5V出力 |
| 伝送範囲 | -60mV～+5055mV | |
| 精度（分解能） | ±5mV（10bit） | |
| 最大応答速度※1 | 10秒/full-scale、 1秒/full-scale | 8秒/full-scale、 0.8秒/full-scale |
| デジタル伝送 | VIP-BUS（RS-485準拠） | |
| 電源 | DC5V・40mA | |
| 寸法／重量 | 幅60mm × 長さ60mm × 厚み17.5mm／42g | |
| 使用温度 | 0～50℃ 結露無きこと | |
※1 最大応答速度は、機械制御用としてエンコーダ側1秒、デコーダ側0.8秒／full-scaleを、またプロセス制御用としてエンコーダ側10秒、デコーダ側8秒／full-scaleを用意しています。
- VIP-BUSは、入力アナログ信号の偏差をパルス列で伝送し、同時に絶対値を伝送します。
- ハイブリッドICです。非密閉構造、取り扱いご注意。
- 特許取得済みです。
