STM-0/T3(DS-3) CONVERTOR 【KG-2003】
STM-0をT3(DS-3)に変換コンバータ（deMUX／インタフェース変換等）
STM-0/T3(DS-3) CONVERTORは、NTT等のPSTNからのSTM-0を0系・1系２リンク収容し、１系統のT3(DS-3)に変換します。STM-0の0系・1系の切替はTTC標準JT-G783「SDH多重変換装置の警報系・切替系の動作」に準拠し、自動切替を行います。
また、電源の二重化およびアラーム接点やSNMPによる遠隔監視にも対応しております。
本装置はIP電話サービス網等の展開時に日本のPSTNとT3(DS-3)インターフェースを有する外国製のメディアゲートウェイやソフトスイッチとの接続にご活用いただけます。

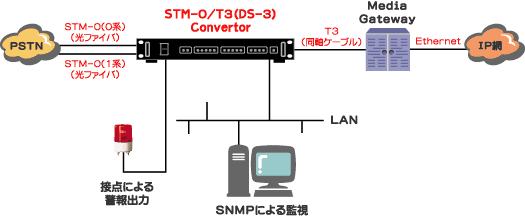

接続例
Specifications
| 回線インタフェース | STM-0 | シングルモード光ファイバ使用、 SCコネクタ 2リンク（合計4芯） 光モジュールは局内用（OP.で局間用の選択可能） |
|---|---|---|
| T3 | BNCコネクタ × 2 （Z=75Ω） | |
| 10/100Base-TX | RJ-45コネクタ × 1 (SNMPによる遠隔監視用) | |
| クロック | STM-0からクロックを抽出。T3はSTM-0に従属同期 | |
| アラーム接点 | ドライ接点 × 1 ：本装置の各部でアラームが発生したときに接点を閉じます | |
| SNMP | SNMPのGetRequestに対してSTM-0各リンク、T3の各回線の状態を返します | |
| 電源 | DC48V（2系統）最大15W（AC100Vも選択可能） | |
| 外形寸法 | 幅482.6mm × 奥行200mm × 高さ44mm （突起物含まず） 19インチラック搭載可能、高さ1U |
|
| 重量 | 約2.6kg | |
| 使用環境 | 温度:0℃～50℃、湿度70%以下（無結露） | |
| 電波障害規格 | VCCI Class A | |
| 製品構成 | 本体、取扱説明書、「StmView」セットアップCD、「StmView」取扱説明書 | |
