STM0/1-T1 Adaptor 【WB-5003】

STM-0/STM-1インターフェース上の
信号をT1に変換コンバータ(deMUX/インタフェース変換等)

STM0/1-T1 Adaptorは、任意のAU3とVC11をサムロータリスイッチで指定し、STM回線の1つのVC11をT1へ出力することができます。
T1インターフェースを持つモニタ装置と組み合わせることにより、STM-0またはSTM-1:1回線をモニタすることが可能です。

PDFカタログ

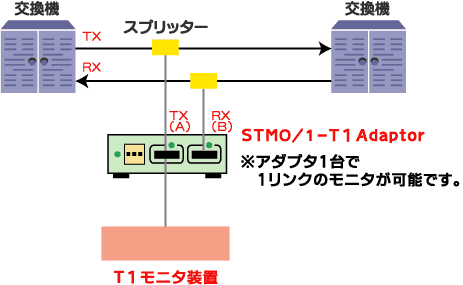

接続例

STM0/1-T1 Adaptor接続例

Specifications

インタフェース STM-0またはSTM-1(サムロータリースイッチで切替)
コネクタ形状 SCコネクタ(TX側は未使用)
回線数 TX側ポート・RX側ポート 各1回線
T1 コネクタ形状 RJ-45
回線数 各1回線(TX出力・RX出力)
電源 AC100V(50/60Hz)
外形寸法 幅110mm × 奥行170mm × 高さ35mm (突起物含まず)
使用環境 温度:0℃~40℃、湿度70%以下(無結露)
