SS7 Monitor(T1-ATM) 【KG-1006】

T1-ATMインタフェース上のSS#7信号をモニタ共通線信号(SS#7)関連◆モニタ

SS7 Monitor(T1-ATM)は、付属ソフトの「CSアナライザ」がインストールされているパソコンと合わせて使用することで、T1-ATMインタフェース上に流れるSS#7信号(JJ-90.20)をモニタすることができます。
T1-ATMインタフェースとはハイインピーダンスで接続されますので、本来の通信に影響はありません。

PDFカタログ

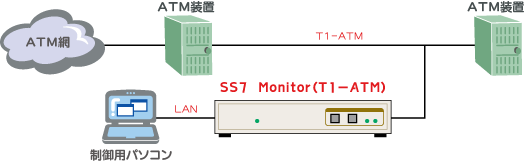

接続例

SS7 Monitor(T1-ATM)接続例

Specifications

回線インタフェース T1-ATM回線
伝送符号 B8ZS
伝送速度 1.544Mbps
LANインターフェース 10BASE-T/100BASE-TX
電源 AC100V±10%(50/60Hz)
消費電力 最大10W
動作環境 温度:0~40℃、湿度:70%以下(無結露)
外形寸法 幅257mm × 奥行182mm × 高さ35mm (突起物含まず)
重量 約1.2kg
製品構成 本体:1台、電源ケーブル:1本
ソフトウェア「CSアナライザ」、取扱説明書
