Route Selector 0812 ◆こちらの製品は、生産を終了いたしました◆

アナログ回線用 回線セレクタアナログ回線機器

Route Selector 0812は、局線とアナログ端末(PBX等)の間に挿入し、端末から送られてくる選択信号を蓄積し、あらかじめ設定された内容により発信側の局線を選択・接続する装置です。
局側回線を最大12回線、端末側回線を最大8回線収容する事が可能です。

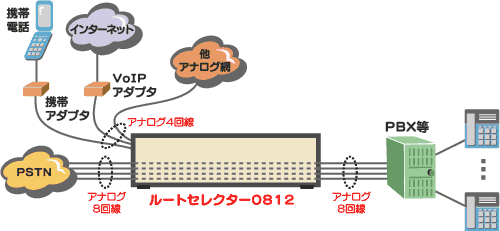

接続例

Route Selector 0812接続例

主な特徴

  1. 内線8回線×外線12回線スイッチング機能
    8×12の完全リレーマトリックス切替え方式
  2. 回線状態表示機能
    前面LEDによる回線状態の表示
  3. 端末側回線設定機能
    選択信号種別:PB、DP(DP10、20は自動認識)
    発信方路テーブル指定(1~4)
    着信グループ設定(1~8)
  4. 局線側設定
    選択信号種別:PB、DP10、DP20
    発信グループ設定(1~12)
    ダイヤルイン回線設定(YES、NO)
  5. 発信方路選択機能
    受信した番号により発信方路を選択する事が可能
    受信番号(9桁12種類×4テーブルまで設定可能)
    方路選択は受信番号設定につき5番目までの優先順位を設定可能
  6. ダイヤル番号編集機能
    蓄積した番号に番号削除・番号付加する事が可能
    (削除番号5桁、付加番号9桁 5種類)
  7. 着信方路選択機能
    設定内容により着信する端末を選択する事が可能

Specifications

外形寸法 幅270mm × 奥行265mm × 高さ55mm (突起物含まず)
重量 約2.3kg
使用電源 AC100V(50/60Hz)
消費電力 最大20W
