Q.931-Q.931a Convertor 【KG-2026】

Q.931とQ.931aのプロトコル識別子の変換

Q.931-Q.931a Convertorは、Q.931とQ.931aのプロトコル識別子の変換を行う装置です。また、装置前面のランプにより回線の状態(リンク断)を確認することが出来ます。

PDFカタログはこちら

取扱説明書はこちら

DIPスイッチ機能

  • 1:TE側チャネル識別子
     OFF = チャネル番号
     ON = スロットマップ
  • 2:NT側チャネル識別子
     OFF = チャネル番号
     ON = スロットマップ
  • 3:TE側コマンド/レスポンスフィールドビット(C/R)
     OFF = 透過
     ON = 反転
  • 4:NT側コマンド/レスポンスフィールドビット(C/R)
     OFF = 透過
     ON = 反転
  • その他:予約済み

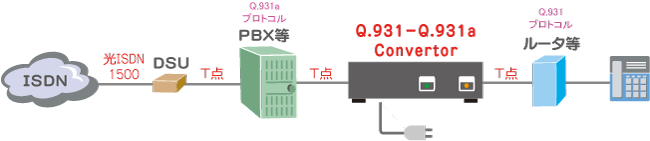

接続例

Q.931-Q.931a Convertor接続例

Specifications

回線インタフェース TTC標準 JT-I431(RJ-48) (NT側1,TE側1)
使用電源 AC100V(50/60Hz)
消費電力 10W
外形寸法 幅210mm × 奥行148mm × 高さ35mm (突起物含まず)
重 量 約1.0Kg
