ISDN Protocol Monitor 【KG-1003】

Dchプロトコル解析とBch(音声・X.25・PIAFS)モニタモニタ・通話録音システム

ISDN Protocol MonitorはISDN1500回線のT点とISDN64回線のS/T点に接続して、DchとBch(音声・X.25・PIAFS32k/64k)をモニタすることが可能です。(最大 2Dch + 5Bchのモニタが可能)
パソコンとISDN Protocol MonitorをLANケーブルで接続し、操作は全てパソコンと専用アプリケーションを使用して行います。
Bchの音声はパソコンのスピーカで再生またはwavファイルとして保存することが可能です。
Dchの情報やBchのX.25プロトコル、PIAFS32k/64kの情報は専用アプリケーションでモニタすることができます。専用アプリケーションを使用することでレイヤ3までの情報を日本語翻訳や16進表示、ASCII表示が可能です。

  • ISDN回線の新設や端末設定時に上り、下りのDch、Bchをモニタし回線や端末設置の正常性がチェックできます。
  • ISDN回線、関連端末のトラブル発生時の解析に、トラブルの原因が切り分けられますので、メーカや通信事業者等へ的確な情報が伝わり、迅速な対応が期待できます。
  • ISDN Protocol Monitorはコンパクト設計ですので、出張先での調査等の持ち運びに便利です。 専用アプリケーションとノートパソコン、電源があれば容易にモニタを 開始することができます。

PDFカタログ

取扱説明書

ソフトウェア取扱説明書

接続例

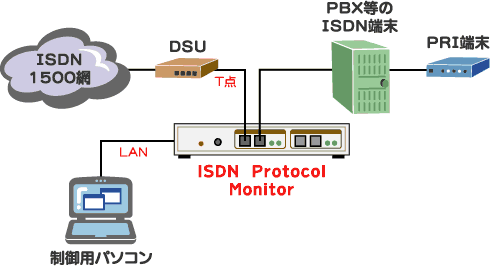

ISDN1500回線のみモニタする例
ISDN Protocol Monitor接続例

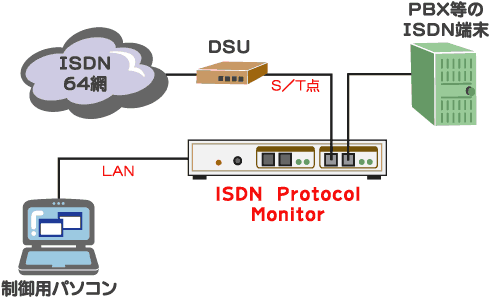

ISDN64回線のみモニタする例
ISDN Protocol Monitor接続例

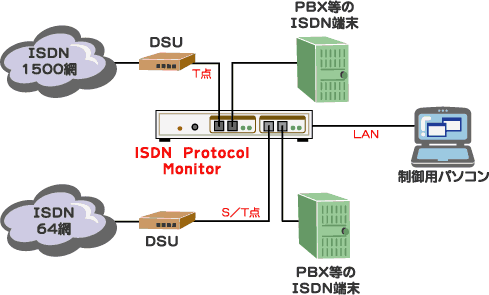

ISDN1500回線とISDN64回線を同時にモニタする例
ISDN Protocol Monitor接続例

最大モニタ: 2Dch + 5 Bch

  • PRI Dch + PRI 5Bch + BRI Dch
  • PRI Dch + PRI 4Bch + BRI Dch + BRI 1Bch
  • PRI Dch + PRI 3Bch + BRI Dch + BRI 2Bch

添付ソフトのご案内

ISDN Protocol Monitorにはプロトコルを解析するための専用アプリケーション「ISDNM」が添付されています。
このソフトでは、Protocol MonitorをGUI感覚で制御できるとともに、メイン画面では選択された任意のchをリアルタイムで表示します。また、表示されたデータを選択するとレイヤ3までの情報を日本語に翻訳します。

『ISDNM』のメイン画面

パラメータ設定画面

画像をクリックしていただくと、拡大図がご覧いただけます。

Specifications

インタフェース PRI:一次群速度インターフェース(PRI)1回線(T点)
BRI:基本群速度インターフェース(BRI)1回線(S/T点)
Bチャンネルモニタ チャンネル数 最大5チャンネル
チャンネル指定 手動
音声ファイル保存形式 拡張子wav
制御 接続したパソコンの専用アプリケーションからコマンドを送出することで本装置を制御
外形寸法 幅257mm × 奥行182mm × 高さ35mm (突起物含まず)
電源 AC100V±10%(50/60Hz)
消費電力 最大10W
製品構成 本体、電源ケーブル、取扱説明書、
専用アプリケーション「ISDNM」CD、「ISDNM」取扱説明書

当製品は評価用サンプルの貸し出しも行っております。
ご希望の方はこちらからお問い合わせください。
