BRI Protocol Monitor 【WB-1001】
Dchプロトコル解析とBch音声モニタモニタ◆通話録音システム
BRI Protocol MonitorはISDN64回線のDSU通過後のS/T点に接続し、Dチャンネルの情報と任意のチャンネルの音声をモニタします。
パソコンとProtocol MonitorをRS-232Cケーブルで接続し、操作はすべてパソコンで行います。
Bチャンネルの音声は本体に内蔵されたスピーカーでモニタし、Dチャンネルの情報はパソコンのターミナルソフトでモニタします。
添付のターミナルソフト「ISDNプロトコルモニタ」を使用すると、レイヤー3までの情報を日本語に翻訳して表示します。
また、もう一つの添付ターミナルソフト「ND1500」を使用すると、ISDN64回線に発着信する呼の状態と情報をリアルタイムで表示するとともに、通信記録を取ることができます。
- ISDN回線の新設や端末設定時に上り、下りのDチャンネルデータや音声をモニタし、 回線や端末設置の正常性がチェックできます。
- ISDN回線、関連端末のトラブル発生時の解析に。トラブルの原因が切り分けられますので、メーカーや通信事業社等へ的確な情報が伝わり、迅速な対応が期待できます。
- ISDN関連機器の開発に。ISDN Potocol Monitorシリーズは機能を絞って低価格を実現しました。必要なときに必要な数を揃えることができます。
- 出張先での調査のお供に。ISDN Protocol Monitorシリーズはコンパクト設計ですから持ち運びに便利です。ターミナルソフトがインストールされているノートパソコンと電源があれば、容易にモニタを開始することができます。
接続例

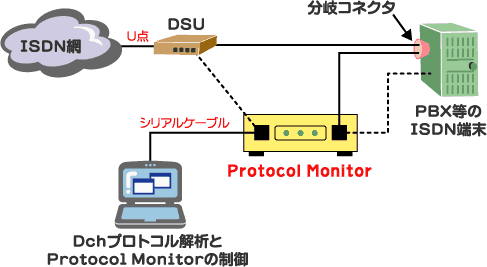

上図の実線ように、端末またはDSUに分岐コネクタを設け、BRI Protocol MonitorのRJコネクタの１つに接続するか、点線のようにBRI Protocol Monitorを中継して接続することもできます。BRI Protocol Monitorはハイインピーダンス接続でモニタを行いますので、本来の通信に影響がありません。
また、中継して接続した場合、BRI Protocol Monitorの電源が切れてもスルーとなり通信は確保されます。
添付ソフトのご案内
BRI Protocol MonitorにはDchプロトコルを解析するためのサンプルソフトウェアISDNプロトコルモニタ を添付しています。
また、回線の状況をリアルタイムで表示し、呼情報を記録できるサンプルソフトウェアND1500 も添付しています。
★最新版ソフトウェアがダウンロードできます。ダウンロード
【ISDNプロトコルモニタ】
アプリケーションソフトウェア「ISDNプロトコルモニタ」はWindows 95・98・ME・2000・XP・NT4.0上で動作し（その他の対応OSについてはこちらをご参照ください）、BRI Protocol Monitorと共に使用するISDN Dchプロトコル解析用ソフトウェアです。
このソフトでは、Protocol MonitorをGUI感覚で制御できるとともに、メイン画面ではDch上のプロトコルをリアルタイムで表示します。また、詳細表示画面ではレイヤー3までのDch情報を日本語に翻訳し表示します。
それぞれ画像をクリックしていただくと、拡大図がご覧いただけます。
『ISDNプロトコルモニタ』のメイン画面
Dch情報をリアルタイムで表示します。
メイン画面の中から詳細（翻訳された）情報を見たい場合、
そのメッセージをダブルクリックすると
レイヤー3までが日本語に翻訳された画面が開きます。
使用中のＢチャンネルの表示や音声モニタを行う画面です。
左の画面では上り、下りとも19チャンネルが使用されており、
そのチャンネルの音声モニタを行っています。
（音声は、Protocol Monitor内蔵のスピーカーから出力されます。）
【ND1500】
ND1500はProtocol Monitorと共に使用することで、回線の状態をリアルタイムで表示すると共に、呼情報（発番号、着番号、通話開始時刻、終了時刻） 等をパソコンのハードディスクに記録します。
それぞれ画像をクリックしていただくと、拡大図がご覧いただけます。
『ND1500』のメイン画面
回線の状態（発／着番号、通話開始／切断時間等）をリアルタイムで表示します。
『ND1500』のログ画面
保存した呼情報を表示します。
Specifications
| インタフェース | 基本群速度インターフェース《BRI》1回線(S/T点) | |
|---|---|---|
| Bチャンネル 音声モニタ |
チャンネル数 | 指定の1ch |
| チャンネル指定 | 自動または手動 | |
| 出力 | 内蔵スピーカーへ音声を出力 | |
| Dチャンネルモニタ | 装置背面にあるRS-232CポートよりDチャンネルメッセージを送出し、パソコンのターミナルソフトで表示 | |
| 制御 | 接続したパソコンのターミナルソフトからコマンドを送出することで本装置を制御 | |
| 外形寸法 | 幅110mm × 奥行170mm × 高さ35mm （突起物含まず） | |
| 電源 | AC100V(50/60Hz) | |
| 製品構成 | 本体、電源ケーブル、インターリンクケーブル、回線ケーブル、 8極分岐用コネクタ、取扱説明書、ターミナルソフト「ISDNプロトコルモニタ」、「ISDNプロトコルモニタ」取扱説明書 「ND1500」CD（※オプション） |
|
当製品は評価用サンプルの貸し出しも行っております。
ご希望の方はこちらからお問い合わせください。
