STM-0/T1 Convertor ◆こちらの製品は、生産を終了いたしました◆

STM-0をT1に変換コンバータ

STM-0/T1 ConvertorはSDH STM-0回線を終端し、VC11ペイロードをT1回線へ透過伝送するインタフェース変換装置です。
本装置は、STM-0回線を2回線、T1回線を4回線収容し、設定によって任意のVC11⇔T1パス接続をおこないます。
本装置は、STM-0回線に従属同期して動作します。また、設定によってクロックマスタとして動作することも可能です。

PDFカタログ

取扱説明書

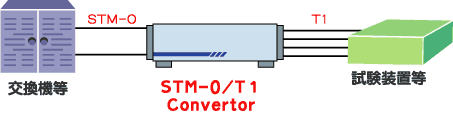

接続例

STM-0/T1 Convertor接続例

Specifications

回線インタフェース STM-0 2芯SCコネクタ(TX・RX) × 2
T1 8芯モジュラジャック × 4
LAN 8芯モジュラジャック × 1
入力電源 AC100V
外形寸法 幅482mm × 奥行305mm × 高さ88.05mm (突起物含まず)
重量 約4.2kg
