SS7 Simulator(STM-1) 【WB-4005】
STM-0/STM-1を用いてSS#7伝送をエミュレート共通線信号（SS#7）関連
SS7 Simulator (STM-1)は、STM-0またはSTM-1回線１回線を収容し、任意のタイムスロット上で共通線信号方式（SS7)のレベル１からレベル３までとユーザーパート部におけるISUPをエミュレートします。
また、SS7のリンクはA面、B面の２リンクをサポートしています。
さらにクロックマスターにもスレーブにも設定できますので、交換機や伝送装置だけでなくSTPやSEPとも対向して試験を行うことが可能です。本装置専用のソフトウェア「MLMON」がインストールされたWindowsパソコンとRS-232Cで接続し、各種設定およびモニタを行います。
また、本製品はヘッドセットを用いて任意のタイムスロット上で対向機器と通話が行えるほか、DT,RBT,BT,SDT,1KHz Toneなどのテストトーンを送出することも可能です。

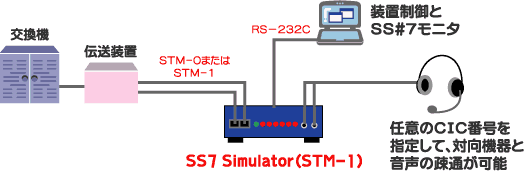

接続例
添付ソフトのご案内
『mlmon』の画面
画像をクリックしていただくと、拡大図がご覧いただけます。
Specifications
| 回線インタフェース | STM-0またはSTM-1 1リンク (コネクタSC） |
|---|---|
| クロック | マスター／スレーブ 切替可 |
| 制御ポート | RS-232C(D-sub 9pinオス) |
| オーディオポート | MIC 1ポート、EAR 1ポート |
| 対応ソフトウェア | MLMON |
| 使用電源 | AC100V(50/60Hz) |
| 消費電力 | 最大5W |
| 外形寸法 | 幅110mm × 奥行170mm × 高さ35mm （突起物含まず） |
| 重量 | 約600g |
| 製品構成 | 本体、電源ケーブル、インターリンクケーブル、ヘッドセット、 取扱説明書、「MLMON」セットアップCD、「MLMON」取扱説明書 |
当製品は評価用サンプルの貸し出しも行っております。
ご希望の方はこちらからお問い合わせください。
