SS7 Monitor(CII)【CS BOX】 【WB-4007】

CIIインターフェース上の
SS#7プロトコルをモニタ共通線信号(SS#7)関連◆モニタ

SS7 Monitor(CII)は、添付ソフトの「CSアナライザ」がインストールされているパソコンと合わせて使用することで、CIIインターフェース上に流れるSS#7プロトコルをモニタすることができます。
CIIインターフェースとはハイインピーダンスで接続されますので、本来の通信に影響はありません。

PDFカタログ

取扱説明書

ソフトウェア取扱説明書

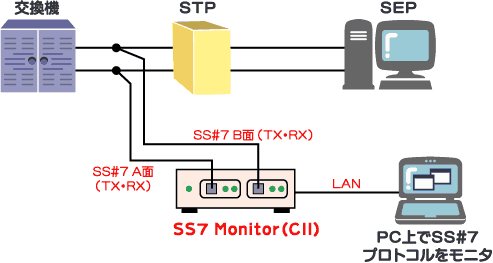

接続例

SS7 Monitor(CII)【CS BOX】接続例

添付ソフトのご案内

SS7 Monitor用の各種設定、モニタソフト「csana」の画面です。

パラメータ設定画面

画像をクリックしていただくと、拡大図がご覧いただけます。

Specifications

インタフェース SS#7 CIIインターフェース IN × 2(A面[TX・RX]、B面[TX・RX])(RJ-45)
LANポート×1(PCでのモニタ用)
CIIデータ(受信) ポート数:2リンク
リンク速度:48kbps
受信レベル:0.8~1.2V 0-P
入力インピーダンス:HIGH-Z
電源 AC100V(50/60Hz)  ACアダプタ
動作環境 温度:0~40℃  湿度:70%以下(無結露)
外形寸法 幅110mm × 奥行170mm × 高さ35mm (突起物含まず)

当製品は評価用サンプルの貸し出しも行っております。
ご希望の方はこちらからお問い合わせください。
