PBX Extension IP Convertor 【KG-2024】

PBX内線をIPで延長する装置コンバータ

PBX Extension IP ConvertorはPBXの内線パッケージと遠隔制御装置や多機能電話機のPBX内線信号をIPパケットに変換してIP網(Ethernet回線)を使用して延長するための装置です。
装置1対向(PBX側装置:type OCU・電話機側:type DSU)で使用します。電話機への給電は24V/48Vの対応が可能です。また、各種PBXに合わせてカスタマイズすることが可能です。

取扱説明書

こちらの製品は販売終了予定です

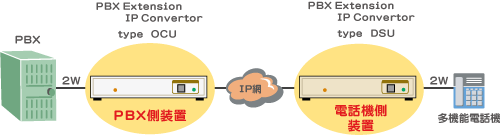

接続例

PBX Extension IP Convertor接続例

<対応機種>

  • 日立社系PBX
  • ナカヨ通信社系PBX
  • 富士通社系PBX

※詳細については、こちらからお問い合わせ下さい。

光延長タイプの「PBX EXTENSION-OPT CONVERTOR」は、こちら をご覧下さい。
メタル延長タイプの「LINE EXTENSION UNIT」は、こちら をご覧下さい。

Specifications

収容回線数 1回線
コネクタ PBX側/電話機側:RJ-11
LAN側:RJ45
LED表示 《電源》
緑色:ON/消灯:OFF
《PBX・TEL》
消灯:対向装置と通信未確立/回線未接続
赤 :対向装置と通信確立/回線未接続
橙 :対向装置と通信未確立/回線接続
緑 :対向装置と通信確立/回線接続
消費電力 type OCU:10W   type DSU:15W
動作環境 温度:5~45℃、湿度:20%~80%RH(非結露)
電源 AC100V(50/60Hz)
外形寸法 幅257mm × 奥行182mm × 高さ35mm (突起物含まず)
重量 type OCU、type DSU:各1.3kg
製品構成 本体(type OCU・type DSU各1台)、ACケーブル×2、取扱説明書
